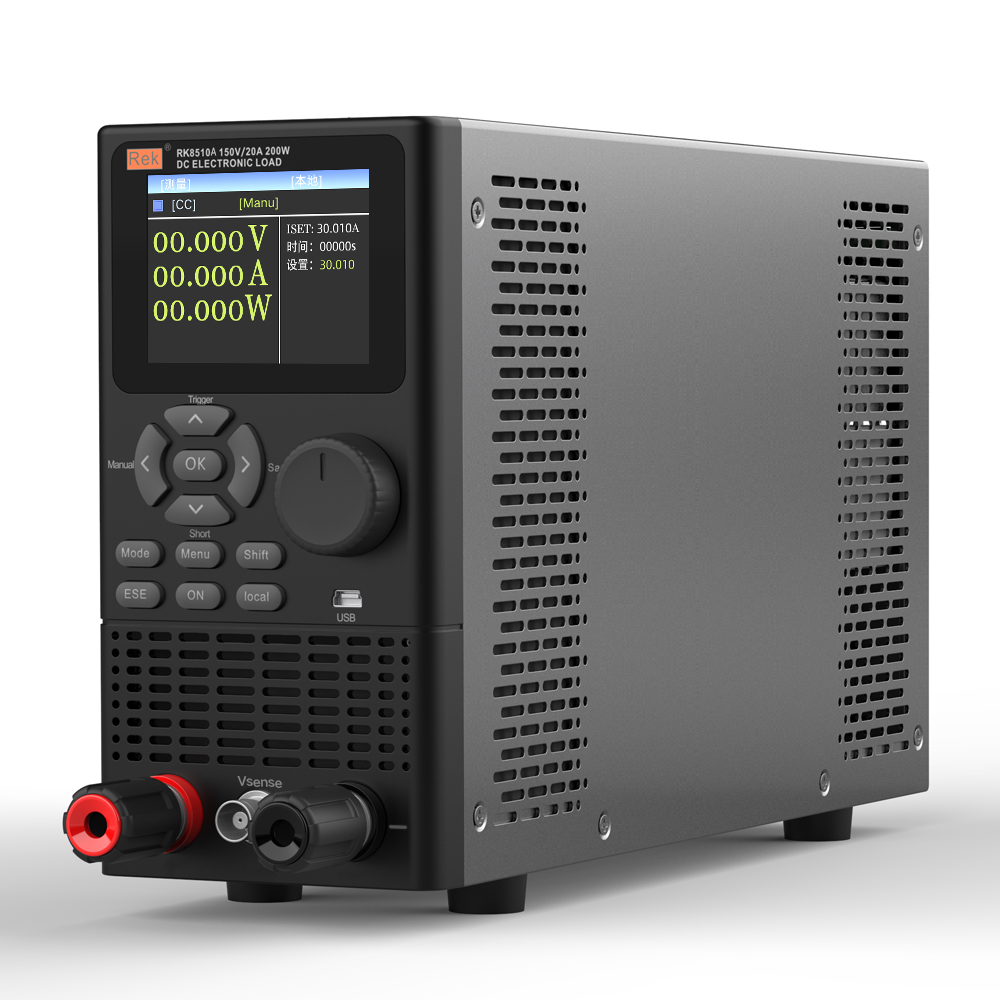

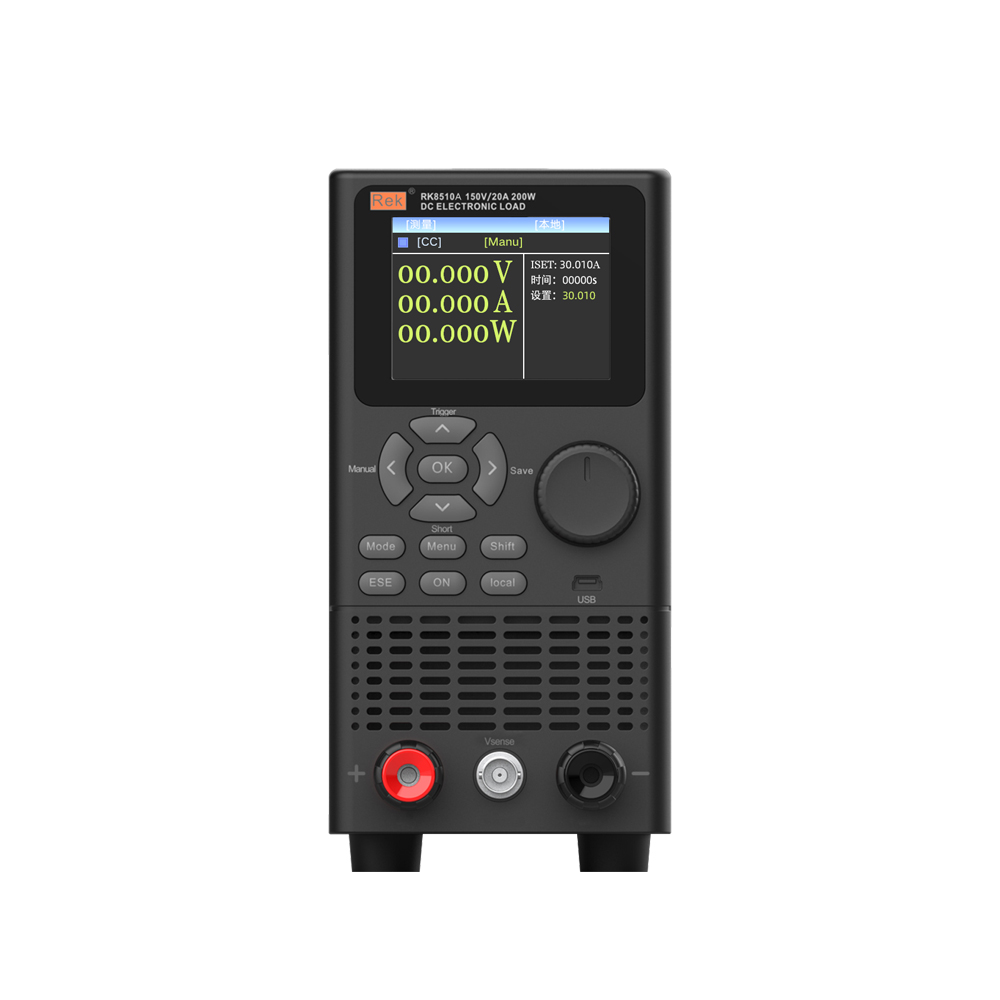

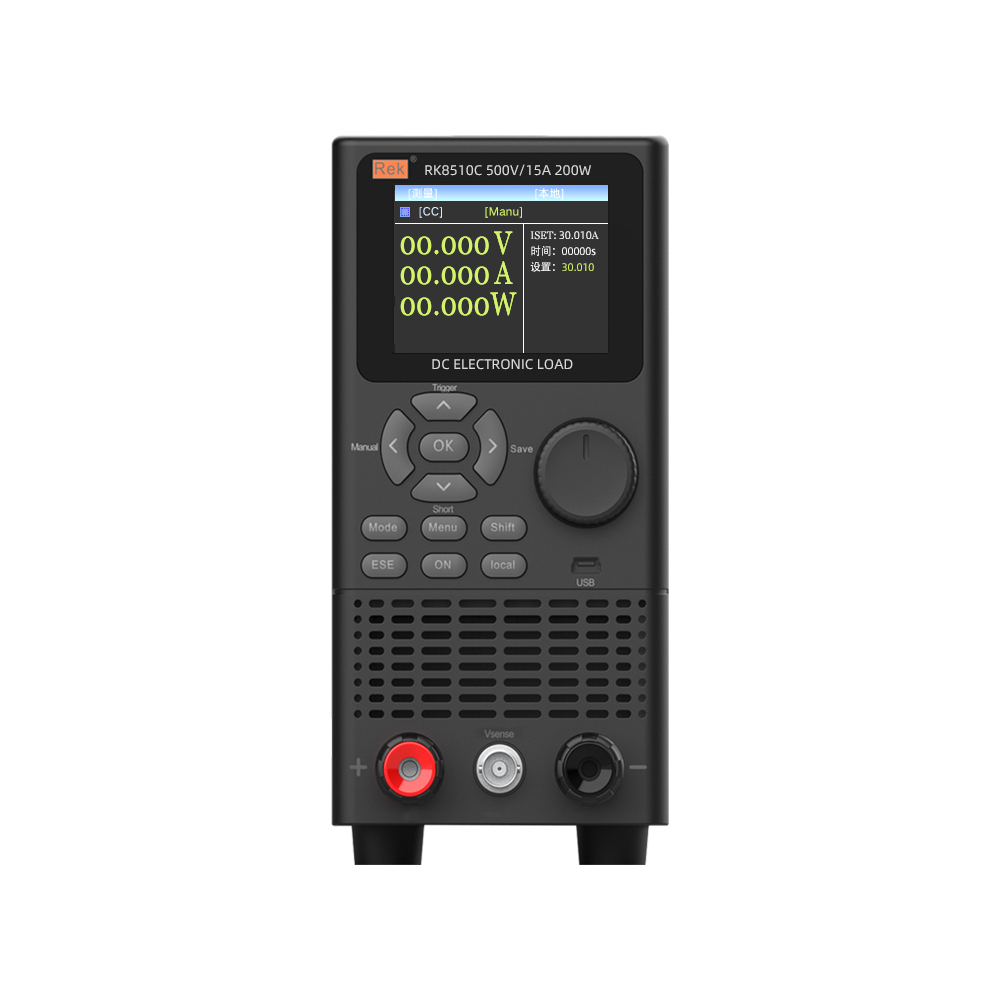

RK8510/RK8510A/RK8510B/RK8510C系列直流電子負載
RK8510:
功率：400W
電壓：0-150V
電流：0-40A
RK8510A:
功率：200W
電壓：0-150V
電流：0-20A
RK8510B:
功率：400W
電壓：0-500V
電流：0-15A
RK8510C:
功率：200W
電壓：0-500V
電流：0-15A
功率：400W
電壓：0-150V
電流：0-40A
RK8510A:
功率：200W
電壓：0-150V
電流：0-20A
RK8510B:
功率：400W
電壓：0-500V
電流：0-15A
RK8510C:
功率：200W
電壓：0-500V
電流：0-15A
產品描述
技術參數
產品附件
操作視頻
上位機軟件
產品介紹
RK8510 系列直流電子負載 ，采用高性能芯片，按照高精度設計，外觀新穎，生產工藝科學嚴謹，相比同類產品，更具性價比。
應用領域
電子產品生產線
科研機構
汽車電子
航空航天
船舶
太陽能電池
燃料電池等行業
1.2.8寸TFT真彩 顯示屏，顯示清晰悅目
2.電路參數使用軟件校正，不使用可調電阻，工作穩定可靠
3.過流，過壓，過載，過溫，極性反接保護
4.智能風扇系統，可以根據溫度變化，自動啟動或停止，并調整風速
5.支持外部觸發輸入，配合外部設備，完成自動化檢測。（僅RK8510支持）
6.支持遠端電壓補償輸入
7.RS232、RS485通訊，MODBUS/SCPI協議（僅RK8510支持）
8.上位機軟件支持（僅RK8510支持）
9.支持多種測試功能
| 機型 | RK8510 | RK8510A | RK8510B | RK8510C | |||||
| 額定參數 | 功率 | 400W | 200W | 400W | 200W | ||||
| 電壓 | 0-150V | 0-150V | 0-500V | 0-500V | |||||
| 電流 | 0-40A | 0-20A | 0-15A | 0-15A | |||||
| CV模式 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-60V | 0-500V | 0-60V | 0-500V |
| 分辨率 | 1mV | 1mV | 3mV | 3mV | |||||
| 精度 | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | |||||
| CC模式 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-2A | 0-15A | 0-2A | 0-15A |
| 分辨率 | 1mA | 1mA | 1mA | 1mA | |||||
| 精度 | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | |||||
| CR模式 | 量程 | 0.05Ω~7.5KΩ | 0.05Ω~7.5KΩ | 0.05Ω~25KΩ | 0.05Ω~25KΩ | ||||
| 分辨率 | 1mΩ | 1mΩ | 1mΩ | 1mΩ | |||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | |||||
| CP模式 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | ||||
| 分辨率 | 1mW | 1mW | 3mW | 3mW | |||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | |||||
| 動態模式 | T1&T2 | 100us-99.9999us | 100us-99.9999us | 100uS-99.9999S | 100uS-99.9999S | ||||
| 斜率 | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | |||||
| 電壓回讀 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-60V | 0-500V | 0-60V | 0-500V |
| 分辨率 | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | |
| 精度 | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | |||||
| 電流回讀 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-2A | 0-15A | 0-2A | 0-15A |
| 分辨率 | 1mA | 10mA | 1mA | 10mA | 1mA | 7.5mA | 1mA | 7.5mA | |
| 精度 | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | |||||
| 功率回讀 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | ||||
| 分辨率 | 1mW | 1mW | 1mW | 1mW | |||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | |||||
| 保護 | 過壓(OV) | ≥152V | ≥152V | ≥525V | ≥525V | ||||
| 過流(OC) | ≥42A | ≥21A | ≥16A | ≥16A | |||||
| 過溫(OT) | ≥85℃ | ≥85℃ | ≥85℃ | ≥85℃ | |||||
| 過功率(OP) | ≥410W | ≥210W | ≥410W | ≥210W | |||||
| 供電輸入 | AC 115V/230V ±10% 50Hz/60Hz（保險絲0.5A） | ||||||||
| 通訊接口 | RS232/RS485 | 無 | RS232/RS485 | ||||||
| 屏幕尺寸 | 2.8寸TFT真彩 | ||||||||
| 標配附件 | 上位機軟件、RK00001電源線、BNC公頭、接線柱（紅黑一對） | ||||||||
| 選配附件 | RS232/485、MODBUS/SCPI協議 | 無 | RS232/485、MODBUS/SCPI協議 | ||||||
| 尺寸(W*D*H) | 90×275×175mm | ||||||||
| 重量（KG） | 3.9 | 3.1 | 3.9 | 3.1 | |||||
| 型號 | 圖片 | 類型 | 概述 |

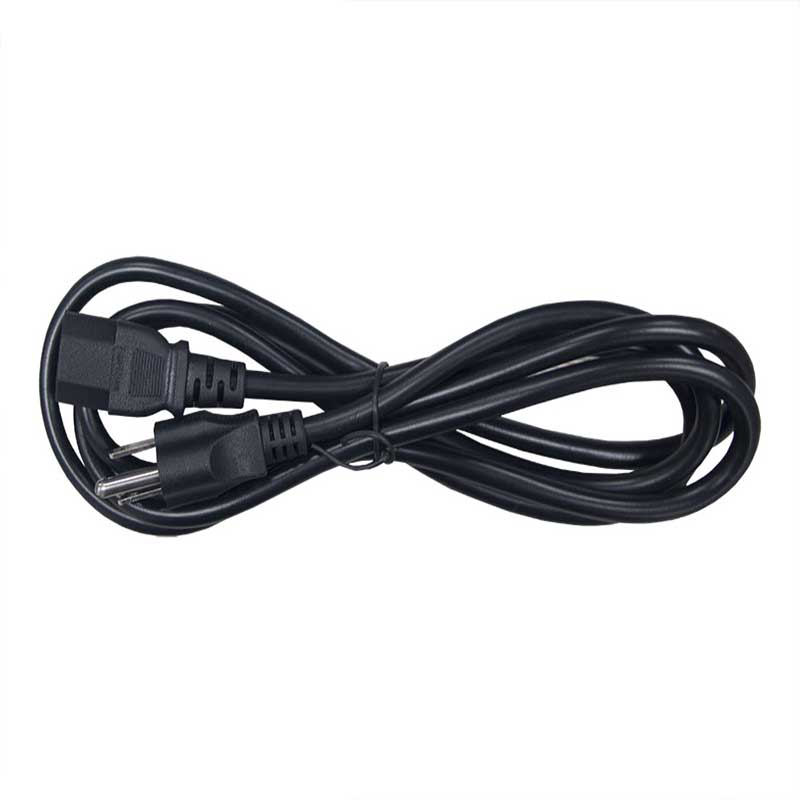

| RK00001電源線 |  | 標配 | 儀器標配國標電源線，可單獨購買。 |

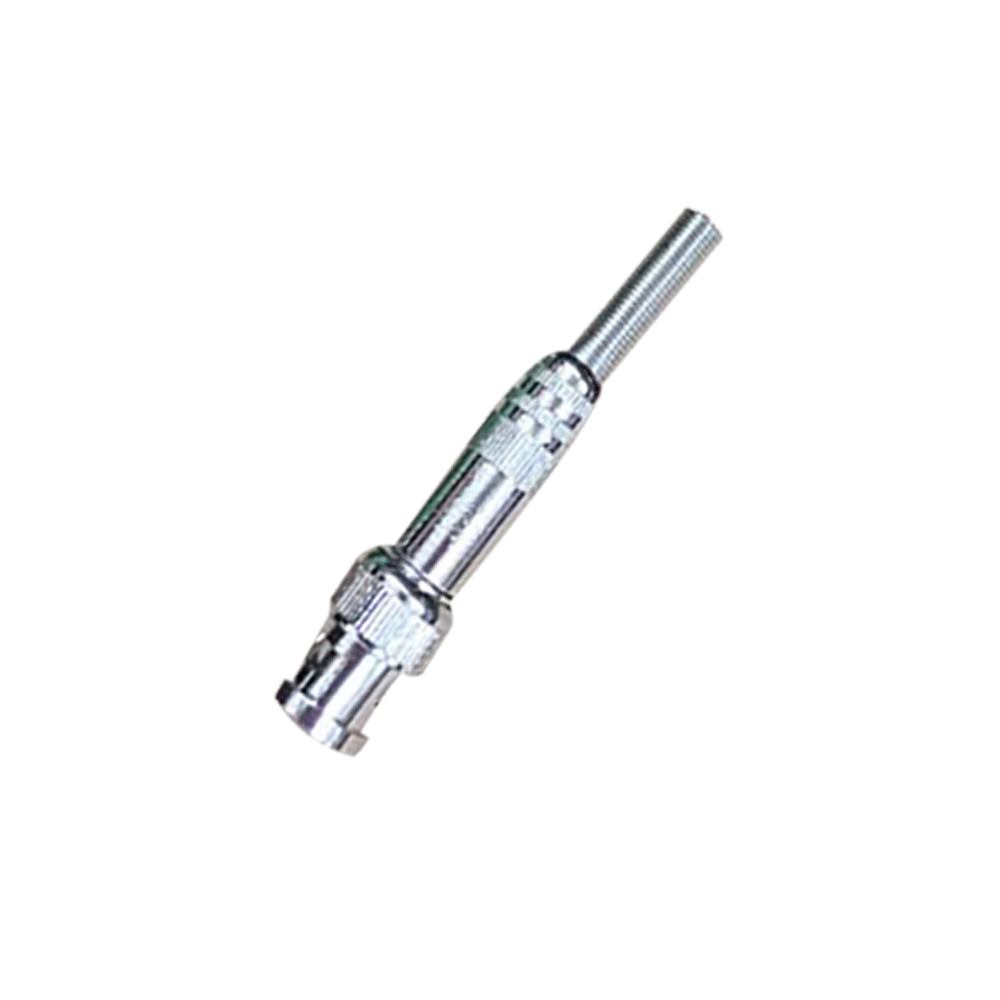

| BNC公頭 |  | 標配 | 儀器標配BNC公頭 |

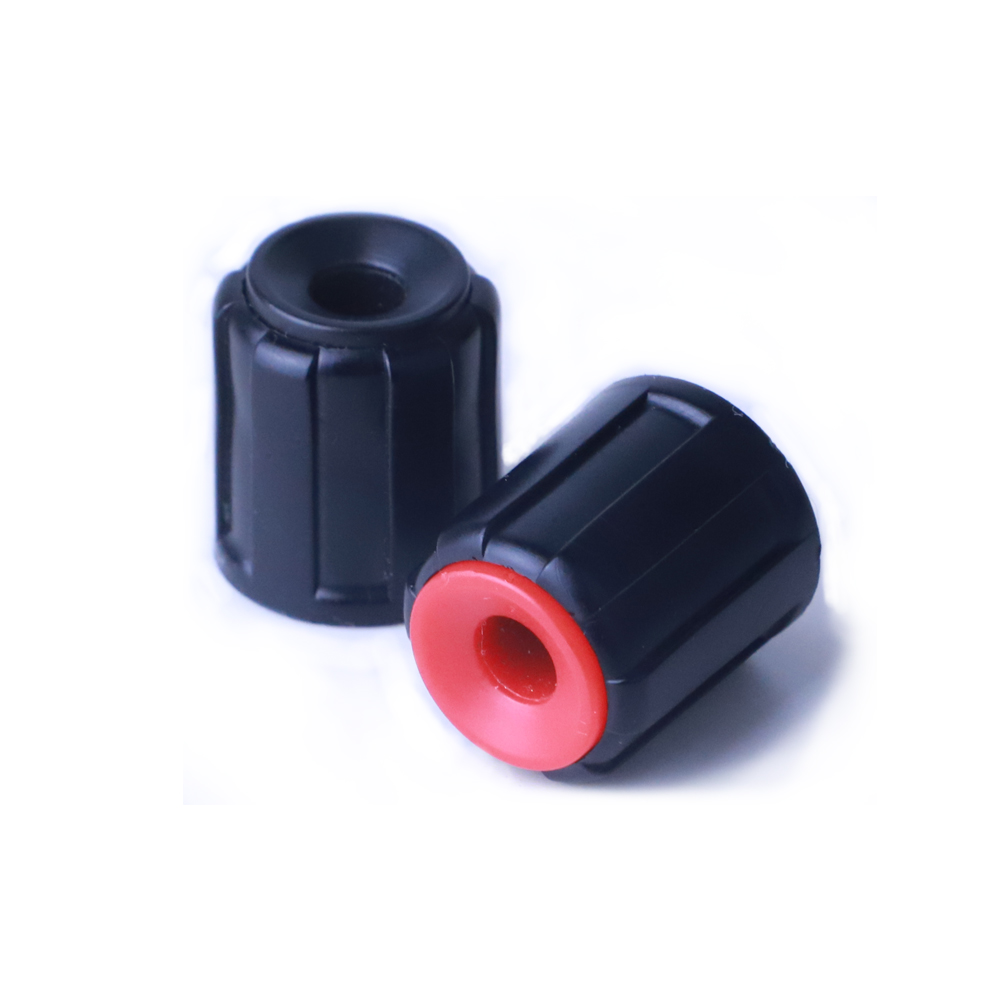

| 接線柱（紅黑一對） |  | 標配 | 儀器標配接線柱 |
| 說明書 | 官網產品頁下載 | 標配 | 儀器標配產品使用說明書。 |
| 合格證保修卡 |  | 標配 | 儀器標配保修卡。 |

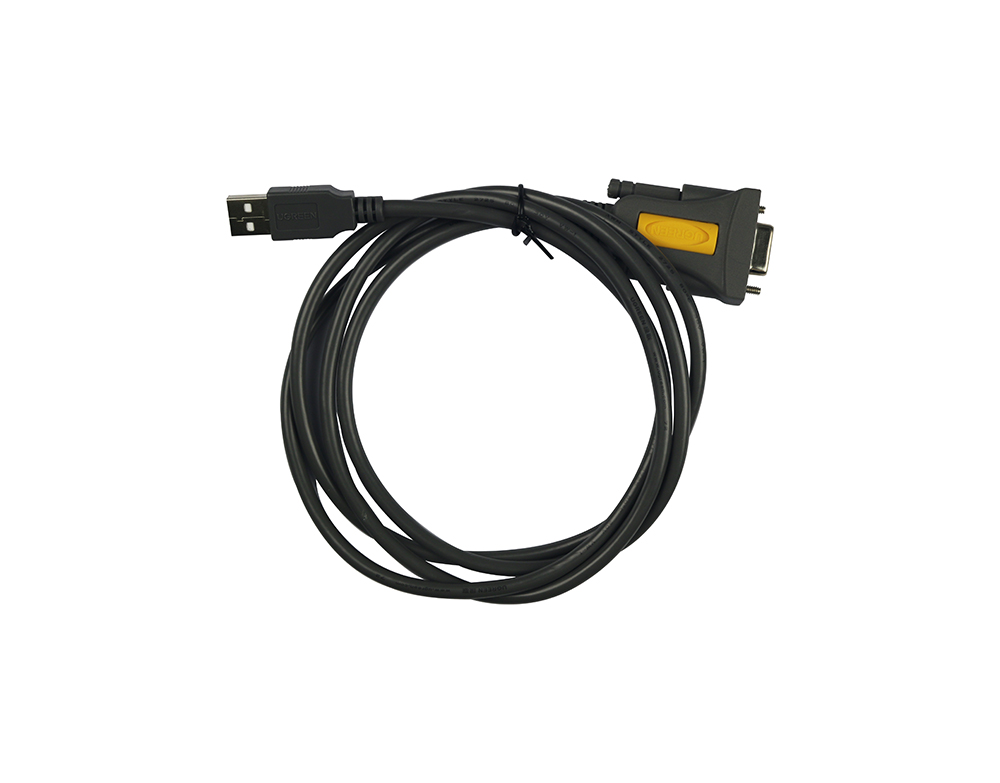

| RS232通訊電纜 |  | 選配（除RK8510A） | 儀器選配232通訊電纜。 |
RK8510/RK8510A系列直流電子負載上位機軟件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQzCRJNDb
RK8510/RK8510A系列直流電子負載MODBUS：https://drive.weixin.qq.com/s?k=AE4AMQdrACQoCUrpIQ
